KDB Serisi Dağıtım Blokları

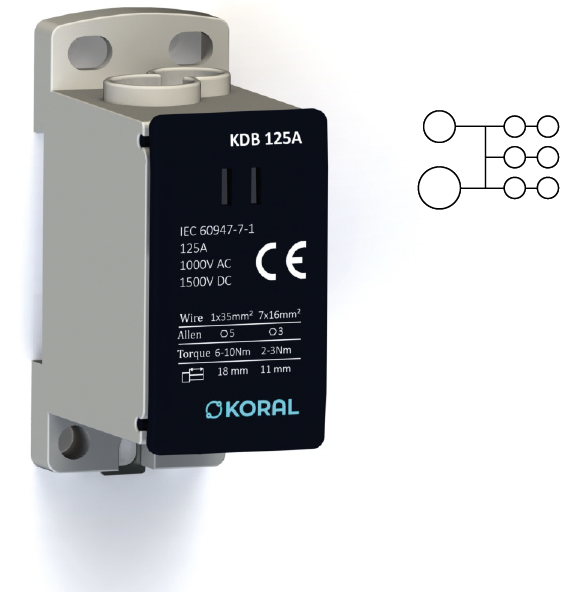

KDB Serisi Dağıtım Blokları - 125A
Açıklama
- Üç kurulum seçeneği: tek fazlı ve çok fazlı güç hatlarını dağıtın veya birden fazla girişi birleştirin.
- Din rayına veya plakaya monte edin ve geleneksel bakır baralara kıyasla ray alanından %50’ye kadar tasarruf edin.
- Bağlantı ve izolasyon bileşenlerini kullanmaktan kaçınarak montaj süresini %80 oranında azaltın.
- Esnek kapak üzerinde kolay tanımlama.
| Genel Teknik Veriler | ||
|---|---|---|
| Bağlantı Kapasitesi | IEC EN 60947-7-1 | |
| Maksimum Akım / Maksimum Kesit | Bakır: 125 A / 35 mm² | Alüminyum: 100 A / 35 mm² |
| Nominal Gerilim | 1000 V AC / 1500 V DC | |
| Montaj ve Kablolama Talimatları | ||
|---|---|---|
| Kablo (Maks.) | 1 x 35 mm² | 7 x 16 mm² |
| Alyan Anahtar | No. 6 | No. 3 |
| Kablo Soyma Uzunluğu | 18 mm | 11 mm |
| Önerilen Tork | 6–10 Nm | 2–3 Nm |

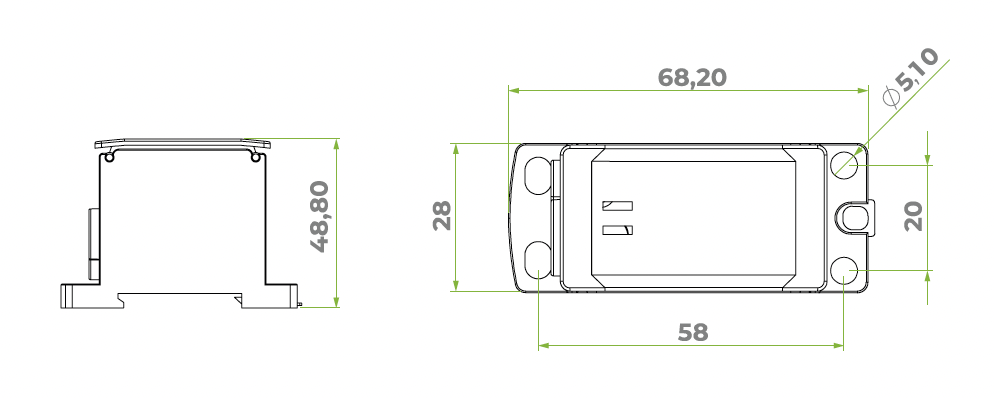

Teknik Çizim
