TBA Serisi Terminal Blokları

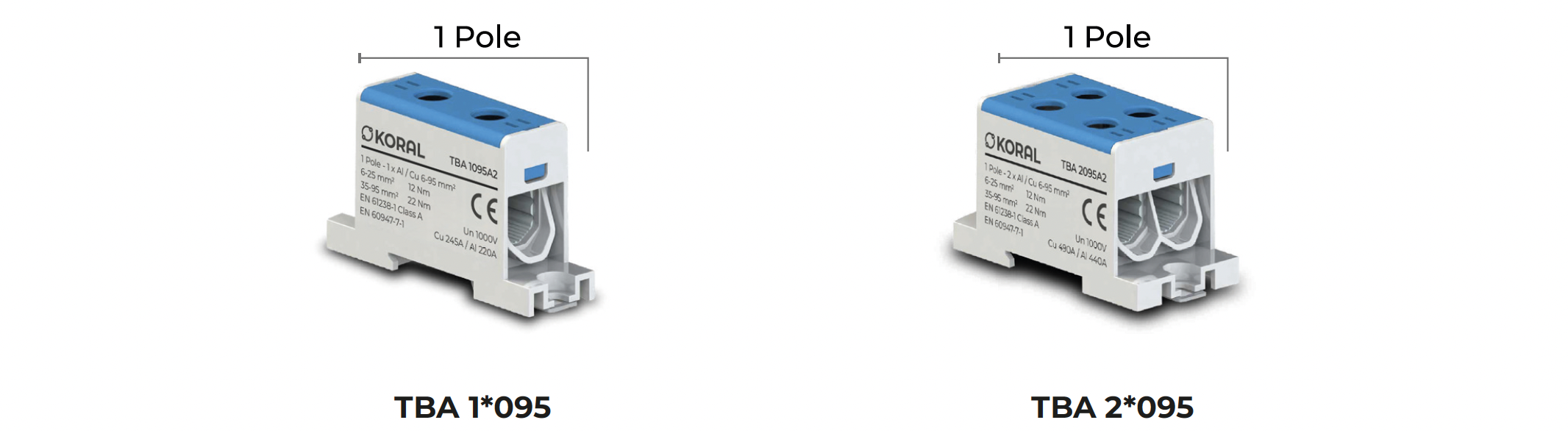

TBA Serisi Terminal Blokları - 95 mm²
| Gri | TBA 1095A1 | TBA 2095A1 |
| Mavi | TBA 1095A2 | TBA 2095A2 |
| Yeşil | TBA 1095A3 | TBA 2095A3 |
| Kahverengi | TBA 1095A4 | TBA 2095A4 |
| Siyah | TBA 1095A5 | TBA 2095A5 |
| Kırmızı | TBA 1095A6 | TBA 2095A6 |
| Özellik | 1x6–95 mm² | 2x6–95 mm² |
|---|---|---|
| İletken kesiti (Cu, Al) | 1 x 6 – 95 mm² | 2 x 6 – 95 mm² |
| Nominal voltaj (AC/DC) | 1000 V AC / 1500 V DC | 1000 V AC / 1500 V DC |
| Nominal akım (A) | 245 (Cu) / 220 (Al) | 490 (Cu) / 440 (Al) |
| Genişlik / Yükseklik / Uzunluk (mm) | G 25,1 / Y 50,7 / U 87,5 | G 41,7 / Y 50,7 / U 87,5 |
| Vida, alyan anahtar | No. 6 | No. 6 |
| Sıkma torku (Nm) | 12 Nm (6–25 mm²), 22 Nm (35–95 mm²) |
12 Nm (6–25 mm²), 22 Nm (35–95 mm²) |
| Kutu / Koli (adet) | 9 / 81 | 1 / 50 |

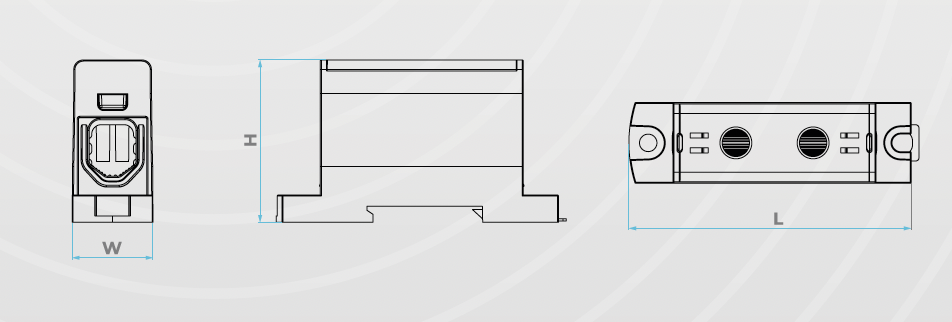

Teknik Çizim
